Восстановление заклинившего диска в Москве

Из Москвы получен очередной девайс, практически похоронивший в себе клиентские файлы, и с которого требуется восстановление данных. Винчестер Seagate ST3300813A с заклиненным валом шпиндельного двигателя. В наличии клина пользователь убедился самостоятельно, вскрыв в домашних условиях гермозону HDD, чего делать лично я настоятельно не рекомендую. Помимо того факта, что на вскрытые диски автоматически перестает распространяться междугородняя скидка на восстановление данных, так еще и работы прибавляется — продувать пластины и гермозону сжатым воздухом с целью очистить от частичек пыли внутридисковое пространство.

Неисправности связанные с клином шпинделя достаточно серьезные, в качестве дополнительных проблем могут возникнуть осложнения, вызванные нештатной парковкой голов чтениязаписи в непредназначенных для этого областях поверхности с возможностью их залипания впоследствии или с риском деформации голов в момент касания mr элементов поверхности.

Нередко после переноса пакета пластин в сборе на исправный шпиндель или переноса пакета в комплекте с осью методом выпрессовки приходится так же менять и комплект голов.

Причина, по которой происходит заклинивание HDD, как правило одна — несоблюдение температурного режима эксплуатации накопителя. От нагрева расширяется вал, из стакана выдавливается смазка, диск начинает хуже читать, увеличиваются циклы терморекалибровки и попытки перечитать и скорректировать прочитанное, от чего диск разогревается еще сильнее и в итоге — бац! Все встает колом.

Фактически можно перечислить три основных метода организации доступа к пользовательским данным в случаях, когда диагностирован клин двигателя винчестера. Это попытка расклинить вал различными способами, в зависимости от модели и конструктивных особенностей того или иного HDD, перенос пакета пластин в сборе или по отдельности в гермозону диска-донора и операция по выпрессовкезапрессовке пакета платтеров с осью шпинделя.

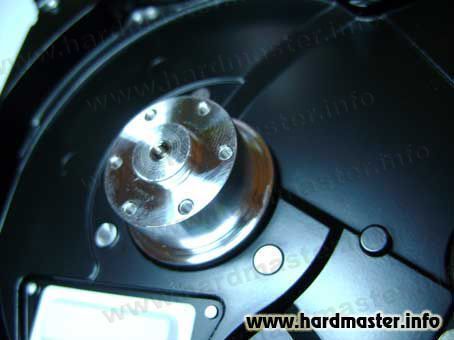

Ось шпиндельного двигателя HDD Seagate 7200.8

Расклинивание мотора в родной банке винчестера возможно далеко не всегда. На некоторых моделях клин наступает внезапно, когда диск вращается на штатных скоростях и приводит к перекосу вала так, что его не провернуть и пассатижами.

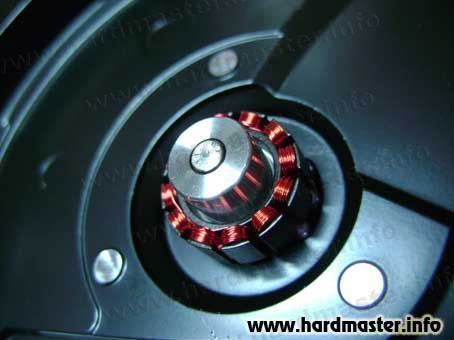

Обмотки двигателя жесткого диска

Перенос пластин по-одной тоже метод не из лучших, так как помимо вертикальной центровки нужно так же соблюсти соосное расположение дисков друг относительно друга. В результате диск может вообще не выходить в готовность или иметь проблемы с чтением и позиционированием по серворазметке.

Перенос пакета целиком производится с помощью специальных инстументов, которые зажимают пластины и не дают им возможности сдвигаться, так что остается только отцентровать по вертикали весь пакет на новом шпинделе.

И, наконец, выпрессовка пакета платтеров в комплекте с родной осью и последующая запрессовка в исправный мотор. Метод этот приносит наилучшие результаты, так как сохраняется оригинальная центровка. Единственный подводный камень, это запрессовать пакет так, чтобы избежать горизонтальных биений. Контролировать запрессовку можно по метке на магните, как показано на фотографии. В процессе переноса пластин целесообразно защищать верхнюю поверхность вырезанным из пергаментной бумаги кольцом. Мероприятия по выпрессовке требуют специального дорогостоящего оборудования или самодельных, так же достаточно дорогих и сложных для сооружения инструментов.

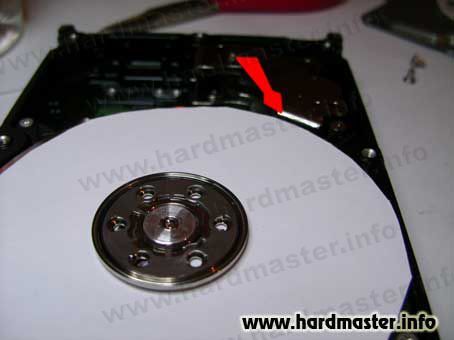

Горизонтальная центровка пересаженных дисков винчестера

В любом случае, диагностировав клин шпинделя мастер принимает решение о дальнейших действиях, исходя из имеющегося в наличии оборудования, опыта и знаний.

В данном случае заказ из Москвы был успешно выполнен. Данные пользователь попросил залить на ftp сервер. Несмотря на довольно серьезный объем я пошел навстречу просьбе клиента, хотя в общем случае передача пользовательской информации объемом свыше 20 Gbt через интернет влечет за собой слишком большие временные расходы и считается малоцелесообразной. Проще на болванках или на новом винчестере почтой отправить.
