Диагностика и ремонт неисправного HDD Seagate ST250DM000

Artem Makarov aka Robin
03.06.2013
15050 просмотров

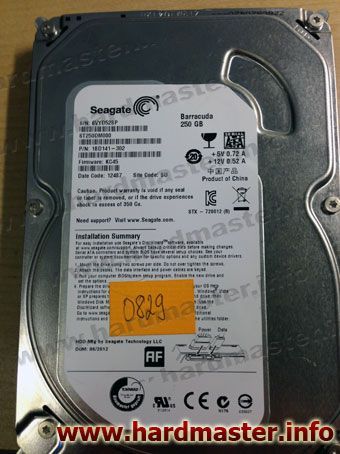

На диагностику поступил винчестер Seagate ST250DM000-1BD141 семейства Pharaon с анамнезом — при подаче питания раскручивает двигатель, распарковывает головы, на слух рекалибруется, но в регистрах состояния нет готовности. Необходимо восстановить данные с жесткого диска, желательно сохранив его работоспособность.

Ремонт и восстановление ST250DM000

Ремонт и восстановление ST250DM000

При подключении к диагностическому порту видим:

Boot 0x10M
 Spin Up[0x00000000]
 Trans.

Rst 0x10M
 MC Internal LPC Process
 Spin Up
(P) SATA Reset

В регистрах взведенный бит BUSY. Терминальные команды неактивны.

В дисках данного семейства особенности микропрограммы таковы, что функционал терминальных команд обеспечивается путем прогрузки оверлеев. Если диск по той или иной причине не в состоянии эти оверлеи прочитать, то сделать с ним ничего нельзя - диагностический порт "молчит" В АТА регистрах вечное "бизи". Судя по тому, что диск добирается до "(P) SATA Reset", штатным образом необходимые оверлеи читаются без ошибок. Для анализа служебной области нужно предотвратить полную отработку микрокода, которая в обычном старте начала приводить к зависанию накопителя, но позволить диску нужные оверлеи прогрузить.

Добившись появления функционала, требуется предварительно сохранив по FID оригинальный транслятор, внести в него деструктивные изменения, с целью добиться чтобы при обычном старте микрокод не "зависал", а выдавал привычное сообщение о сбое в системе трансляции. Получив в терминал желаемое:

Rst 0x10M
 MC Internal LPC Process
 Spin Up
 SIM Error 203F
 RW Error 00000080 PASS
No HOST FIS-ReadyStatusFlags 0002A1A5

И активировав ASCII Diag mode можно исправить ошибку в микрокоде и после рестарта по питанию поломанный HDD ST250DM000 вновь заработал. Вся информация доступна в штатном режиме.

Читать так же:

Ремонт и восстановление HDD Seagate ST3000DM001

Забавный случай восстановления файлов с упавшего Seagate ST3000DM001

Диагностика жесткого диска WD4001FAEX

Краткий обзор нового диска от Western Digital - WD4001FAEX-00MJRA0 семейства Kojn RE

Оставьте комментарий
Бахтияр
29 августа 2013, 11:18

Здравствуйте. Извините можете объяснить по подробнее процесс восстановления данного накопителя. Просто я ни как не могу добиться готовности накопителя и ещё терминал совсем не реагирует на ctrl-z. Заранее спасибо

Artem Makarov aka Robin
29 августа 2013, 16:20

Подробный процесс выглядит следующим образом. Не только с этим накопителем — с любым. Шаг первый — выясняем причину поломки. Шаг второй — устраняем эту причину. По первому шагу 100500 вариантов. По второму — немногим меньше. Универсальных однокнопочных решений в природе нет. Не получается сделать самостоятельно, отправляйте диск нам.

Кирилл
08 июня 2016, 18:53

Немного кратенько и не всем понятно. Кстати после такого восстановления сколько жесткий прожил?
