Диагностика ремонт и восстановление HDD WD WDC WD30NMVW 11C3NS4

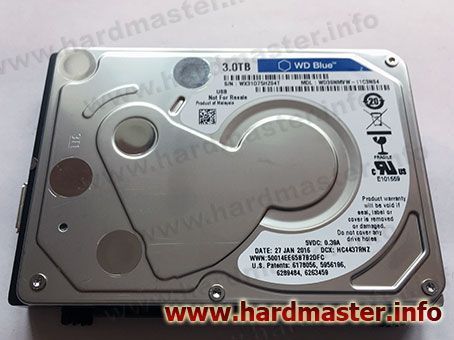

Вот такой девайс от Western Digital — WD30NMVW 11C3NS4 попался в цепкие лапы. Уронили, перестал работать, требуется восстановить данные.

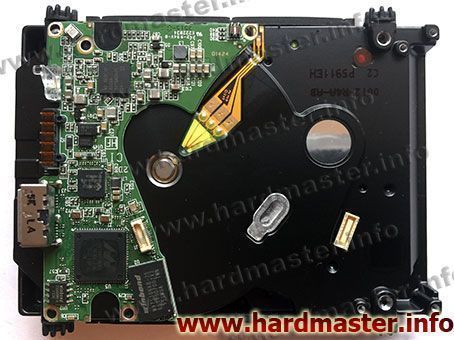

Сразу бросается в глаза минимализм производителя. Сэкономили на наклейке, сэкономили на текстолите платы электроники. Сама плата выполнена на базе микропроцессора Marwell 8811047-NDB2.

Технологические команды мост пропускает без проблем, для поключения по SATA можно использовать те же контактные группы 71-75, конденсаторы 4 шт. слева от мс USB моста.

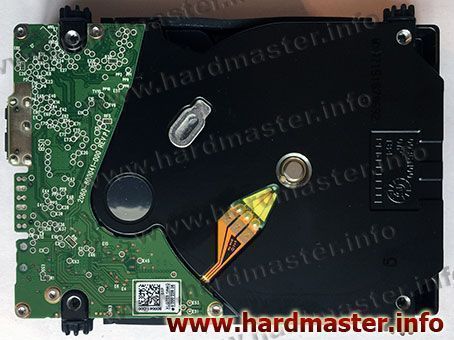

Отдельно хочется отметить интересное решение по сопряжению платы с коммутатором.

Диск имеет целых 5 пластин! Соответственно 10 головок чтениязаписи в пакете. Относится к семейству Pebbleb. Структура служебной информации, ПЗУ и проч. без существенных изменений. Типовые проблемы: "отложенное сканирование", крайняя чувствительность к механическим воздействиям, особенно в процессе работы, ввиду большого относительного веса и инерции пакета платтеров.
