Диагностика ремонт и восстановление HDD Seagate ST4000DX000

Artem Makarov aka Robin
06.05.2014
14767 просмотров

Из Екатеринбурга прислали на диагностику ремонт и восстановление жесткий диск фирмы Seagate модели ST4000DX000. Забегая вперед, отмечу что у более распространенных дисков ST4000DX001 внутреннее устройство похожее, и методы восстановления те же самые. Анамнез пациента — при подаче питания раскручивает шпиндельный двигатель, издает щелкающие звуки и останавливается. В BIOS персонального компьютера винчестер не определяется. Требуется произвести восстановление данных.

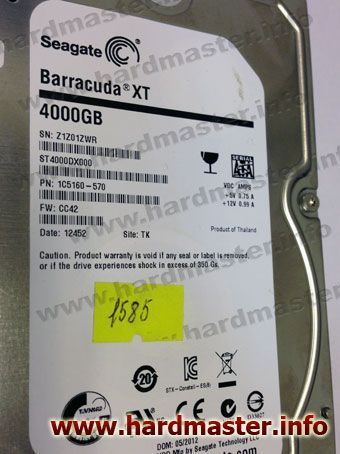

Ремонт и восстановление HDD Seagate ST4000DX000

Ремонт и восстановление HDD Seagate ST4000DX000

Первоначальный осмотр выявил интересную особенность диска, ранее не встречавшуюся у Сигейта, да и в таком подробном виде не припомню, чтоб такое было где-либо ещё. Речь про весьма подробную маркировку диагностических портов\отверстий на плате электроники (контроллер ST4000DX000 \ ST4000DX001). Диски имеют увеличенную до 64Mb кэш-память и построены по гибридной технологии с применением NAND памяти.

Плата жесткого диска Seagate ST4000DX000

Плата жесткого диска Seagate ST4000DX000

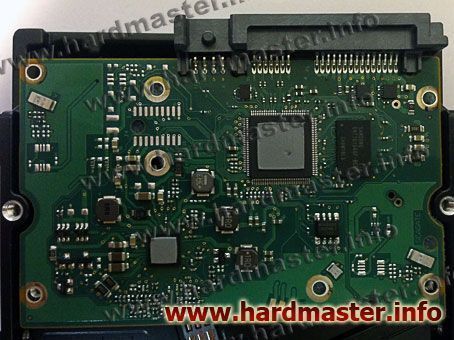

Контроллер HDD Seagate ST4000DX000

Контроллер HDD Seagate ST4000DX000

Диски имеют пять пластин и блок голов содержит десять mr элементов (головок) чтения\записи. Повышенная массивность пакета платтеров вынудила производителя крепить ось шпинделя к верхней крышке HDD. Парковка БМГ сделана на выносной рампе и выполняется за пределами края пластин.

Основные проблемы диска - в связи с массивным пакетом "блинов", есть склонность к заклиниванию мотора (шпинделя). Происходит по причине искривления вала и может возникнуть даже от незначительного удара во время работы или в выключенном состоянии. Так же может возникать залипание головок на поверхности, устранить которое ввиду большого количества голов будет не легко. В виду возможной некорректной отработки механизма парковки голов возможно повреждение направляющих парковочной рампой и повреждение поверхности, могущее привести к запиливанию винчестера.

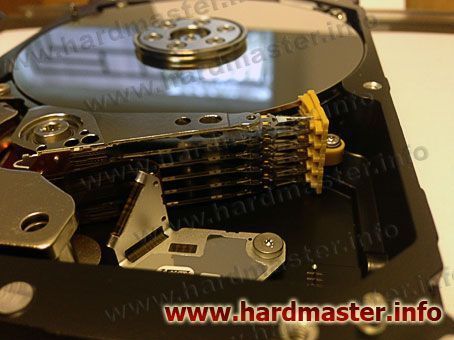

Блок голов HDD ST4000DX000

Блок голов HDD ST4000DX000

Для восстановления данных с HDD ST4000DX000 и ST4000DX001 в случае проблем с читающими головками можно активно использовать т.н. "спаривание" карты физических головок в ПЗУ с целью максимально полно вычитать данные оригинальными головками. Для улучшения совместимости донорского комплекта голов можно пользоваться переносом адаптивных параметров из ПЗУ донора в ПЗУ восстанавливаемого жесткого диска.

Наша лаборатория располагает всем необходимым оборудованием и программным обеспечением для проведения всего спектра работ и успешного восстановления пользовательских файлов.

Читать так же:

Диагностика ремонт и восстановление сигейта ST4000DM000

Описание устройства жесткого диска Seagate семейства Lombard на примере HDD ST4000DM000

Диагностика, ремонт и восстановление MQ01ABD100

Обзор внутреннего устройства и процесса ремонта и восстановления нового жесткого диска Toshiba MQ01ABD100

Оставьте комментарий
25 августа 2014, 13:07

"Анамнез пациента - при подаче питания раскручивает шпиндельный двигатель, издает щелкающие звуки и останавливается. В BIOS персонального компьютера винчестер не определяется." Точно такие симптомы у моего ST2000VX000. Так каков диагноз? Контроллер или головки?

Artem Makarov aka Robin
25 августа 2014, 13:37

Для того чтобы поставить диагноз, мало симптомов, — нужны анализы и обследование. Ибо при одинаковых симптомах могут быть разные болезни.
