Ремонт и восстановление WD WD20SPZX-22CRAT0

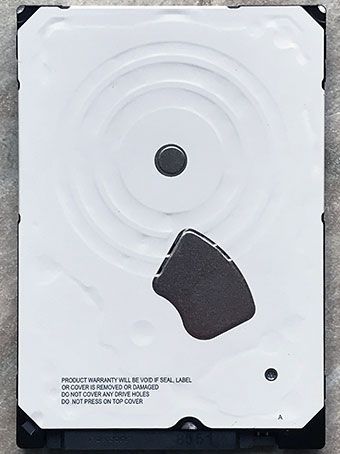

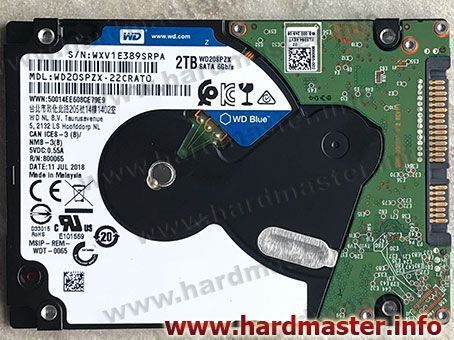

Новый 2,5" диск от Western Digital модели WD20SPZX-22CRAT0 семейства Charger. На заводе диск «залочен» от работы в технологическом режиме, что выражается на получении ошибки Device Error Detected: "SED DRIVE LOCKED", причём в отличии от более ранних моделей, блокировка на работу в технорежиме сохраняется и в Safe Mode.
Не смотря на то, что залочка находится в процессоре, тем не менее для работы с микрокодом есть возможность считать ПЗУ через терминальный порт или программатором и внести модификации в дамп, обходящие блокировку, после чего появляется возможность читать\писать модули служебной информации и редактировать ОЗУ.

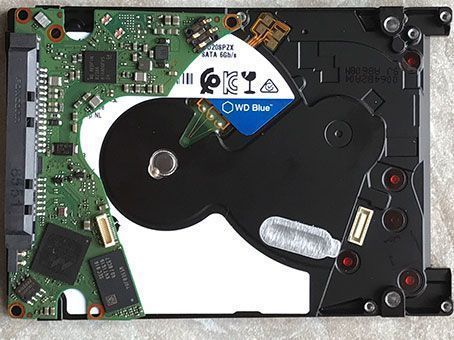

Плата электроники, на тот случай если кому придёт в голову поинтересоваться такой задачей, как ремонт контроллера WD20SPZX-22CRAT0, выполнена на базе микропроцессора Marvel 88i1053-NXZ2. ПЗУ, на тот случай если потребуется прошивка, на 8M-bit SPI м\с Winbond 25Q80EWV1G.
Сам диск по конструктиву сильно напоминает Seagate Rosewood, и является точно таким же, крайне хлипким барахлом.
В нашей лаборатории так же успешно проводится ремонт и восстановление WD20SDZW и WD20SMZW с платами (контроллером) USB 3.0 PCB: 2060-800067, в отличии от большинства компаний, которые работать с такими дисками на уровне микрокода не могут.
Читать так же:
Подменили ПЗУ на плате жёсткого диска WD10JMVW
Очередные проделки "специалистов" на местах. На жёстком диске Western Digital WD10JMVW подменили м\с ПЗУ.
Восстановление и ремонт WD10SMZW, WD10SPZX
Описание жёстких дисков Western Digital семейства Palmer моделей WD10SMZW и WD10SPZX
в дамп ПЗУ у Charger невозможно внести изменения — там цифровая подпись…
согласен, там залочка не в дампе ПЗУ а в микропроцессоре. Уважаемый Артем скорее всего использовал совместимую разлоченную плату.
Так точно.
Следуя вашей логике, лоченные телефоны тоже нельзя читать, на них же пароль! Если вы чего то не можете, это не означает, что это «невозможно».
Ну да. И из NAND с айфона 5-6-7-8 тоже можно данные вытаскивать. Белый шум — тоже данные :D.
Вынося за скобки факт, что для чтения инфы с Яблофонов вовсе не обязательно читать что-то с NAND напрямую, донесу до вашего сведения, что китайские товарищи сообщают о том, что «белый шум» там не совсем белый и не такой шумный, как это может показаться. Разработчики заботливо встремили потайную дверцу и туда, чем некоторые ни разу не дешёвые проекты успешно пользуются.
Ещё раз — если вы или я чего то не можем сделать, это не означает что это невозможно. Это означает лишь то, что вы или я этого не можем сделать. Всем кто не понимает этой прописной истины советую взяться за основы прикладной логики.
Можно просто выложить здесь модуль 02 от такого драйва и это развеет все сомнения.
Вы всерьёз полагаете что главная цель данного сайта — развеивать ваши сомнения? Цель заметки дать понять что мы можем работать с такими дисками и получить профильные заказы и коммерческую прибыль. А по вопросам веры рекомендую вам обратиться в церковь.
такое решается?Для ответа на ваш вопрос потребуется провести анализ. Единственно, что можно сказать, так это то, что «транслятор слетел» и «читает без ошибок по всей поляне» наталкивает на мысли что одно (или оба) утверждения не соответствуют действительности.
в чем проблема купить платку без лока?
Можно ли как то уменьшить размер LBA этой модели?, в victoria 3.52 пишет не поддерживается HPA, в MHDD пишет при команде hpa — failed
Вариантов уменьшения кол-ва LBA масса. Самый простой — нужная разметка в MBR (GPT). Далее, разблокировать технологический режим и «урезать» по HPA, но самое правильное это внести необходимые изменения в «паспорт» накопителя 02h.
Благодарю за ответ, в «домашних» условиях не получится значит, хотел привести его к обьему в 1.5tb для ps3.
