Диагностика жесткого диска WD4001FAEX

Компания Western Digital один из фактически двух оставшихся на рынке серьезных производителей жестких дисков осваивает новые объемы, выпуская 4-х терабайтные диски. Народ их покупает, они, как водится, ломаются, и попадают в сервис-центры.

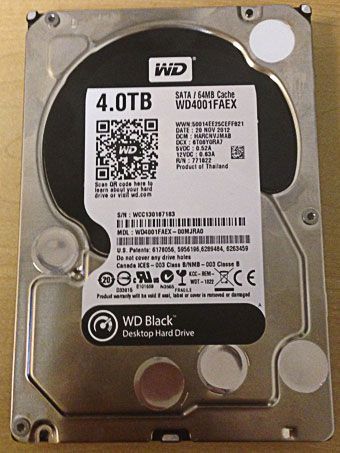

Жесткий диск WD4001FAEX-00MJRA0

Представляю вашему вниманию жесткий диск WD4001FAEX-00MJRA0 семейства Kojn RE, к которому так же относятся накопители с аббревиатурами TYAA,MJRA и UL1B в модели.

Диск имеет 10 (!) голов в пакете. Не смотря на то, что давно разработаны и используются пластины большей плотности, видимо у производителя возникли проблемы с обеспечением позиционирования на высоких скоростях столь массивного пакета пластин на больших плотностях и поэтому было решено поставить больше пластин с меньшей плотностью с целью увеличить стабильность работы сервосистемы и диска в целом. Головки паркуются на стапелях за пределами пластин, поэтому диски так же как и раньше подвержены сбоям в процессе парковки, когда в результате нештатных ситуаций головки либо залипают на поверхностности препятствуя раскручиванию пакета, либо БМГ не попадают в направляющие на рампе и деформируются.

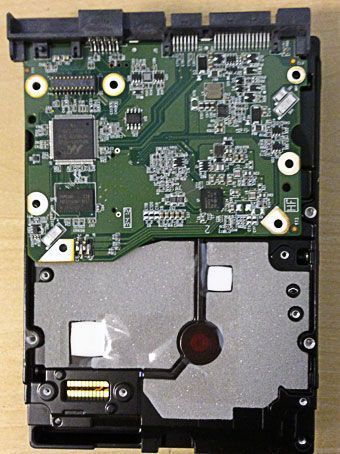

В плане архитектуры диски не претерпели изменений. Та же организация служебной области, ПЗУ на плате электроники, оверлеи id11 и 13 необходимы для вывода диска в режим работы по ABA. Каких либо дополнительных сложностей для восстановления данных, кроме объема и количества головок, не наблюдается.
