Новое оборудование для восстановления файлов с Микро СД

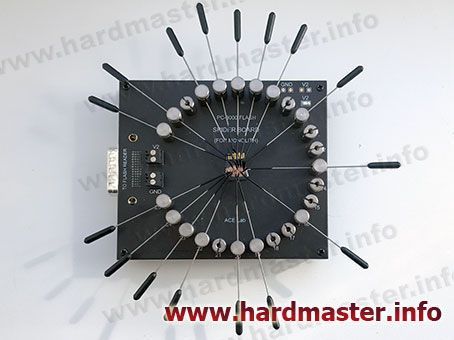

От наших партнёров, ведущих разработчиков оборудования для восстановления данных компании Асе, получили для тестирования плату для коммутации сигнальных линий при восстановлении данных с MicroSD карт памяти и монолитных USB\SD накопителей. Плата с раскоммутированной аппаратно неисправной Микро СД картой выглядит вот так:

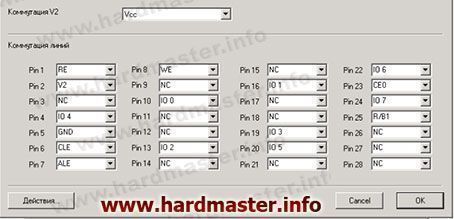

Процесс коммутации происходит гораздо быстрее и проще, нежели методом пайки. Контатктные иголки коммутируются програмно, через соответствующее окно в ПО.

Помимо улучшения и облегчения подключения к известным пинам, данную плату удобно использовать для исследований пинаутов монолитов (monolith pinouts) разведя контакты по всем доступным точкам и автоматически перебирая значения в поисках, например, линий CE для подключения банков, не обозначенных на ранее исследованных схемах.
